制 氧 機 整 體 系 統 技 術 標準
|
|

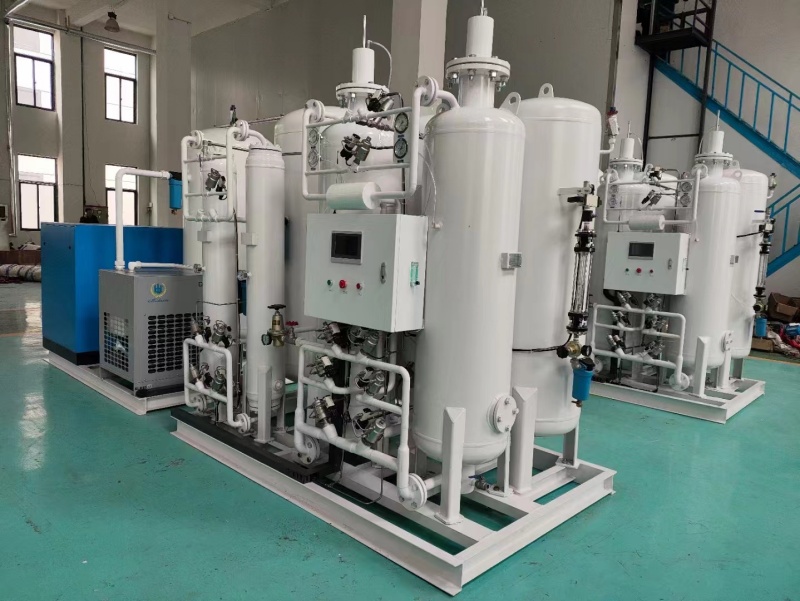

1 按照醫院制氧站進行布局，采用整體撬裝平臺安裝，制氧機可與中心供氧管道系統進行可靠連接
|
|
2 氧氣制造原理為PSA技術
|
|
3 氧氣純度93%±3
|
|
4 氧氣理化指標符合YY/T0298-1998《醫用分子篩制氧設備通用技術規范》標準要求。
|
|
5 每次啟動15分鐘內氧氣濃度達到90%以上
|
|
6 無需增壓輔助氧氣輸出壓力為0.4-0.5Mpa
|
|
7 制氧設備裝備測氧儀在線監測氧氣純度
|
|
8 制氧設備裝備氧氣流量計在線監測產氧流量
|
|
9 制氧設備本體及空壓機噪音符合國家標準≤85dB
|
|
10 整套系統配置自動控制運行功能
|
|
11制氧設備具有遠程故障報警功能
|
|
12制氧設備具有5G云網管理控制功能
|
|
13制氧設備具有來電自啟動功能
|
|
制 氧 機 詳 細 配 置 清 單
|
|
一、制氧主機
|
|
1 數量為2臺
|
|
2 品牌CREAT，單機產氧量30 m3/h，雙機產氧量60m³/h。
|
|
3 制氧主機為雙塔吸附結構設計，國內獨家專利技術
|
|
4分子篩采用硅谷高效高強度分子篩
|
|
5氣動管道閥采用國際知名品牌-精銳ESG
|
|
6排氣消音器采用進口國際知名品牌-美國ALWITCO（歐維克）
|
|
7微流孔控制+頂部壓實技術，有效保護分子篩，防止粉化
|
|
8分子篩多層裝填，氧氣濃度梯度控制技術
|
|
9高標準空氣凈化處理技術，多達10級的空氣潔凈處理，保證分子篩壽命10年以上
|
|
10吸附塔底部旋風布?xì)饧夹g(shù)，能有效防止篩床擾動，有效保護分子篩，提升產氧速度
|
|
11多步驟左右均壓+上下均黃金組合均壓技術，能有效回收富余氧氣，提升產氧濃度，減少空氣消耗量
|
|
12具有不合格氧自動排空技術，防止不合格氧氣輸入供氧系統
|
|
13 雙塔自循環快速提升氧濃度技術，約5-7分鐘氧濃度達到合格使用標準
|
|
二、螺桿空氣壓縮機
|
|
1 數量：2臺
|
|
2 國際知名品牌：臺灣·漢鐘
|
|
3 型號：AA6-37A 功率：37kw 產氣量：6.8m3/min
|
|
4 全電腦數字控制，輕觸式按鍵，友好的人機對話界面，所有的控制、數據的顯示和參數調整均在控制面板上進行
|
|
5 具有遠程聯控功能
|
|
6 具有超載、高溫、超壓自動報警停機的保護功能
|
|
7 具有壓力、溫度、時間、故障等數據顯示功能
|
|
8 具有電壓、電流保護功能
|
|
9 具有485通訊功能，可實現數據上傳、下載、遠程讀取
|
|
三、高溫型冷干機
|
|
1 數量：2臺
|
|
2 品牌：瑞典阿特拉斯·博萊特
|
|
3 型號：BLR140， 功率：1.25KW，處理氣量: 14m³/min
|
|
4 原裝引進德國技術，零部件選自日本松下、丹麥丹弗斯、荷蘭喬克等國際一流品牌，
|
|
5 控制方式： CPU電腦智能控制系統，具備遠程控制，數據傳輸，工作狀態控制，故障報警、停機保護等功能
|
|
6 運行溫度顯示，可時刻監控制冷效果
|
|
7 可與空壓機聯控運行
|
|
8 設備類型：高溫型，前置預冷風機、回溫裝置、蒸發器三階梯降溫模式，能滿足入口60-80度高溫空氣，處理后空氣露點最高達-22℃ ，水分含量低至0.91克/立方米，超低的水分含量，保證分子篩的使用壽命
|
|
四、氣水分離器
|
|
1 配置氣水分離器2只, 國際知名品牌-意大利ATS
|
|
2 型號：F0380W，單臺空氣處理量不小于10.5m3/min
|
|
3 獨特的雙段旋風分離設計 ，可有效分離95%以上的液態水
|
|
4 外置自動排水器
|
|
五、A級主路過濾器
|
|
1 配置數量2只, 國際知名品牌-意大利ATS
|
|
2型號：E105A，單臺空氣處理量應10.5m3/min,
|
|
3 除塵精度≤1µm， 可有效除去大顆粒塵、水、油
|
|
4 外置自動排水器
|
|
六、B級精密過濾器
|
|
1 配置數量2只, 國際知名品牌-意大利ATS
|
|
2 型號：E105B，單臺空氣處理量10.5m3/min,
|
|
3 除塵精度≤0.1µm，除油精度0.1ppm，可有效分離99%的固體顆粒、液態水、油
|
|
4 內置自動排水器
|
|
七、C級精密過濾器
|
|
1 配置數量2只, 國際知名品牌-意大利ATS
|
|
2 型號：E105C，單臺空氣處理量10.5m3/min,
|
|
3 除塵精度≤0.01µm，除油精度0.005ppm， 可有效分離99.5%液態水、油
|
|
4 內置自動排水器 , 國際知名品牌-意大利ATS
|
|
八、D級精密過濾器
|
|
1 配置數量2只, 國際知名品牌-意大利ATS
|
|
2 型號：E105D，單臺空氣處理量10.5m3/min,
|
|
3 除塵精度≤0.01µm，除油精度0.005ppm， 可有效分離99.5%油
|
|
4 內置自動排水器
|
|
九、氧氣除塵除異味過濾器
|
|
1 數量：2只
|
|
2 國際知名品牌：意大利ATS
|
|
3 型號：F0130MV-15，氧氣處理量：20m3/h,
|
|
4 除塵精度≤0.01µm，有效吸附氧氣中的異味氣體
|
|
十、高效消毒除菌過濾器
|
|
1 配置數量1只， 國際知名品牌：杭州佳潔
|
|
2型號：JJ-CJ-01GS，單臺氣體處理量：≥80m3/h,過濾精度：0.01µm
|
|
3聚四氟乙烯除菌濾芯，能有效地除去氧氣中的細菌、塵粒及微生物
|
|
十一、氧氣緩沖罐
|
|
1 數量：2臺，品牌：濮陽瑞德
|
|
2 容積0.6m³,工作壓力：0.8Mpa
|
|
3 獨特的多層均混設計，出氧壓力更穩定，氧氣純度波動小
|
|
4 材質為Q345R鋼
|
|
5符合《固定式壓力容器安全技術監察規程》、GB/T150.1-150.4-2011要求
|
|
十二、空氣緩沖罐
|
|
1數量：1臺，品牌：濮陽瑞德
|
|
2 容積2m³ ，工作壓力0.8Mpa
|
|
3 材質為Q345R壓力容器專用高強鋼
|
|
4 符合《固定式壓力容器安全技術監察規程》、GB/T150.1-150.4-2011要求
|
|
十三、潔凈空氣儲罐
|
|
1數量：2臺，品牌：濮陽瑞德
|
|
2 容積1m³ ，工作壓力0.8Mpa
|
|
3 材質為Q345R壓力容器專用高強鋼
|
|
4 符合《固定式壓力容器安全技術監察規程》、GB/T150.1-150.4-2011要求
|
|
十四、氧氣儲罐
|
|
1 數量：1臺，品牌：濮陽瑞德
|
|
2 容積 5m³,最大工作壓力：1.0Mpa
|
|
3 材質為Q345R高強鋼
|
|
4 符合《固定式壓力容器安全技術監察規程》、GB/T150.1-150.4-2011要求
|
|
十五、氧氣流量計
|
|
1 配置流量計2臺, 品牌為 美國矽翔
|
|
2 測量顯示精度：±(2.0+0.5FS)，液晶屏顯示，帶瞬時流量及累計流量顯示功能，帶485通訊功能
|
|
3 流量計的正常使用壽命大于10年
|
|
十六、電氣控制系統
|
|
1 數量：2套
|
|
2 PLC控制器選用德國西門子
|
|
3 液晶觸控屏選用繁易科技
|
|
4 主要電氣元件選用德國西門子
|
|
5開關電源選用臺灣明緯
|
|
6電磁閥控制模塊選用臺灣亞德客
|
|
十七、氧氣純度分析儀
|
|
1 數量：2臺
|
|
2 品牌：西安比恩科技，型號：BEE-310
|
|
3 世界先進離子流傳感器技術，比利時原裝進口電極，測量準確度高
|
|
4 測量顯示精度：≤±0.5% FS
|
|
5 測量范圍:10%～99.99%
|
|
十八、5G云網智能控制系統
|
|
1 強大的5G物聯云網平臺，通過云 APP 輕松實現對制氧設備遠程查看和控制。
|
|
2可支持5G物聯網卡、無線wifi、網線接入三種通訊方式
|
|
3 可支持 PC、ipad、Android多平臺終端登陸云 APP管理設備。
|
|
4可實現制氧設備遠程監控、故障診斷及設備調試 。
|
|
5 可將實時數據、歷史數據存入云端數據庫，并支持?jǐn)?shù)據下載 。
|
|
6 可實現制氧主機、空壓機、冷干機、吸干機、氧氣增壓機聯動控制。
|
|
7 當系統發生異常情況時，監視器和報警器將發出報警信號，必要時執行保護停機。
|
|
8可實時監控制氧機以下運行參數：
|
|
實時氧氣輸出純度，并可查詢氧氣輸出純度歷史數據；
|
|
實時氧氣輸出壓力，并可查詢氧氣輸出壓力歷史數據；
|
|
氧氣瞬時流量和累計流量；
|
|
制氧機累計運行總時間，制氧機本次運行時間；
|
|
制氧機啟停數據查詢；
|
|
制氧主機各閥門開啟狀態；
|
|
空壓機狀態，包括停機、運行、故障三種狀態；
|
|
制氧主機狀態，包括停機、運行、故障、休眠四種狀態；
|
|
冷干機狀態，包括停機、運行、故障三種狀態；
|
|
吸干機狀態，包括停機、運行二種狀態
|
|
十九、智能報警系統
|
|
當制氧機出現故障時，可以以下面方式實現報警:
|
|
1、以短信方式發送報警信息給管理人員；
|
|
2、以電話方式發送報警信息給管理人員。
|
|
二十、管路系統
|
|
1數量：2套
|
|
2連接管道選用304不銹鋼管
|
|
3連接管件為304不銹鋼管件
|
|
4閥門管件采用304不銹鋼閥門
|
