中心供氧系統 |
|
| |
|
|

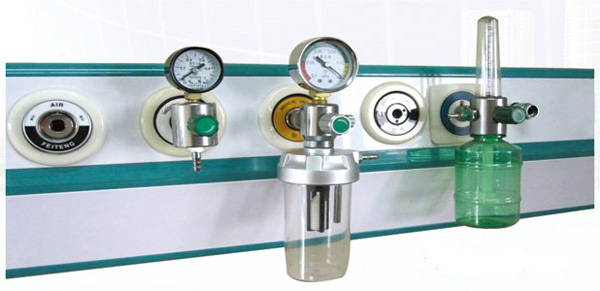

醫用中心供氧系統由中心氧站、減壓裝置、管道、閥門及終端氧氣快速插座等組成。中心氧站是醫用中心供氧系統的核心，站內的氧氣通過管道和減壓裝置送到各個病區各病房的快速插座終端處，然后通過濕化器供病人吸氧，它使用安全、快捷、方便是一種近幾年迅猛發展的現代化醫療設備。中心氧站采用匯流排供氧，并采用3S×2組匯流排作為備用供氧，雙恒流安全穩壓裝置，并設置氧氣欠壓報警自動切換裝置，聲光報警。同時具有防靜電接地裝置，接地電阻及輸出壓力變化率及氧泄露率滿足YY/T0187—94《醫用中心供氧系統通用技術條件》標準要求。 供氧站內的供氧方式可選用醫用制氧機、液氧儲罐及匯流排供氧三種方式之一或其中兩種方式組合。 · 氧氣匯流排系統設置了氧氣欠壓聲光報警裝置，且可實現供氧的自動或手動切換。 · 氧氣壓穩壓箱內采用雙路設計，保證了各病區供氧的連續性。 · 每個病區的護士站內設置一臺病區監測計量?jī)x，自動監測各醫療病區供氧壓力及用氧量，為醫院成本核算提供了可靠的依據。 · 輸氧管路全部采用經過脫脂處理的無氧紫銅管或不銹銅管，且所有連接附件均采用氧氣專用品。 主要用3途 · 集中供氧系統是將氧氣氣源集中于一處,氣源的高壓氧氣經減壓后,通過管道輸送到各個用氣終端,在各個用氣終端處設有快速插接的密封插座,插上用氣設備(氧氣濕潤器、呼吸機等)即可供氣。 工作原理 · 集中供氧系統主要用于醫院病房、急救室、觀察室和手術室等處的氧氣供給。 主要組成 集中供氧系統由氣源、控制裝置、供氧管道、用氧終端和報警裝置等部分組成。 1氣源氣源可以是液氧,也可以是高壓氧氣瓶。當氣源是高壓氧氣瓶時,可根據用氣需要選用2～20個氧氣瓶。氧氣瓶分為兩組,一組供氧,另一組作備用。 2控制裝置控制裝置包括氣源切換裝置,減壓、穩壓裝置和相應的閥門、壓力表等。 3供氧管道供氧管道是將氧氣從控制裝置出口輸送至各用氧終端。 4用氧終端用氧終端設在病房、手術室和其他用氧部門。在用氧終端安裝有快速插拔式密封插座,使用時只需將供氧設備(氧氣濕潤器、呼吸機等)的接頭插入插孔內,即可供氧,并可靠地保證密封;不用時,可以拔下供氧設備的接頭,也可關閉手動閥門。 根據醫院的不同需要用氧終端也有不同的結構形式。一般安裝在墻上,分暗裝(鑲嵌在墻內) 和明裝(突出于墻外,蓋以裝飾罩)兩種;手術室和其他病房的終端,有壁裝式、移動式和吊塔式等幾種形式。 5 報警裝置報警裝置安裝在控制室、值班室或用戶指定的其他位置。當供氧壓力超出使用壓力的上下限時,報警裝置即可發出聲、光報警信號,提醒有關人員采取相應措施。 |
|
